【構築手順】vSphere ESXi 8上にVyOS (仮想ルータ)を構築

構築手順 構築手順 > VyOS Networks Corporation 構築手順 > VyOS Networks Corporation > VyOS

▼目次

▼目標（ゴール）

VMware Workstation Pro上のvSphere ESXi 8にVyOS（仮想ルータ）を構築します。（IPアドレス設定、SSH設定あり）

▼用語

※※ 執筆中。。※※

▼システム要件

構成

コンポーネント構成

  • ①自宅デスクトップPC
  • ②vSphere ESXi 8サーバ
  • ③VyOSルータ

構成図

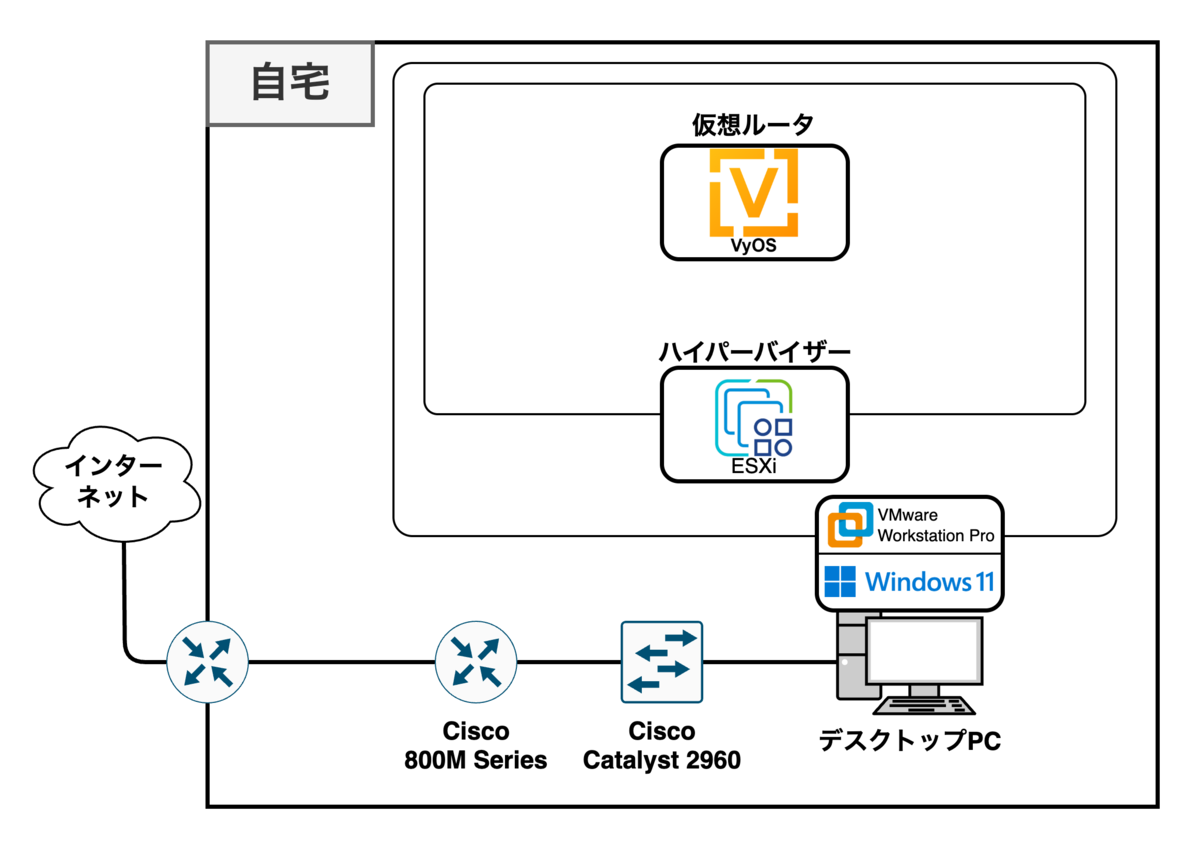

【構成図】概要
【構成図】概要

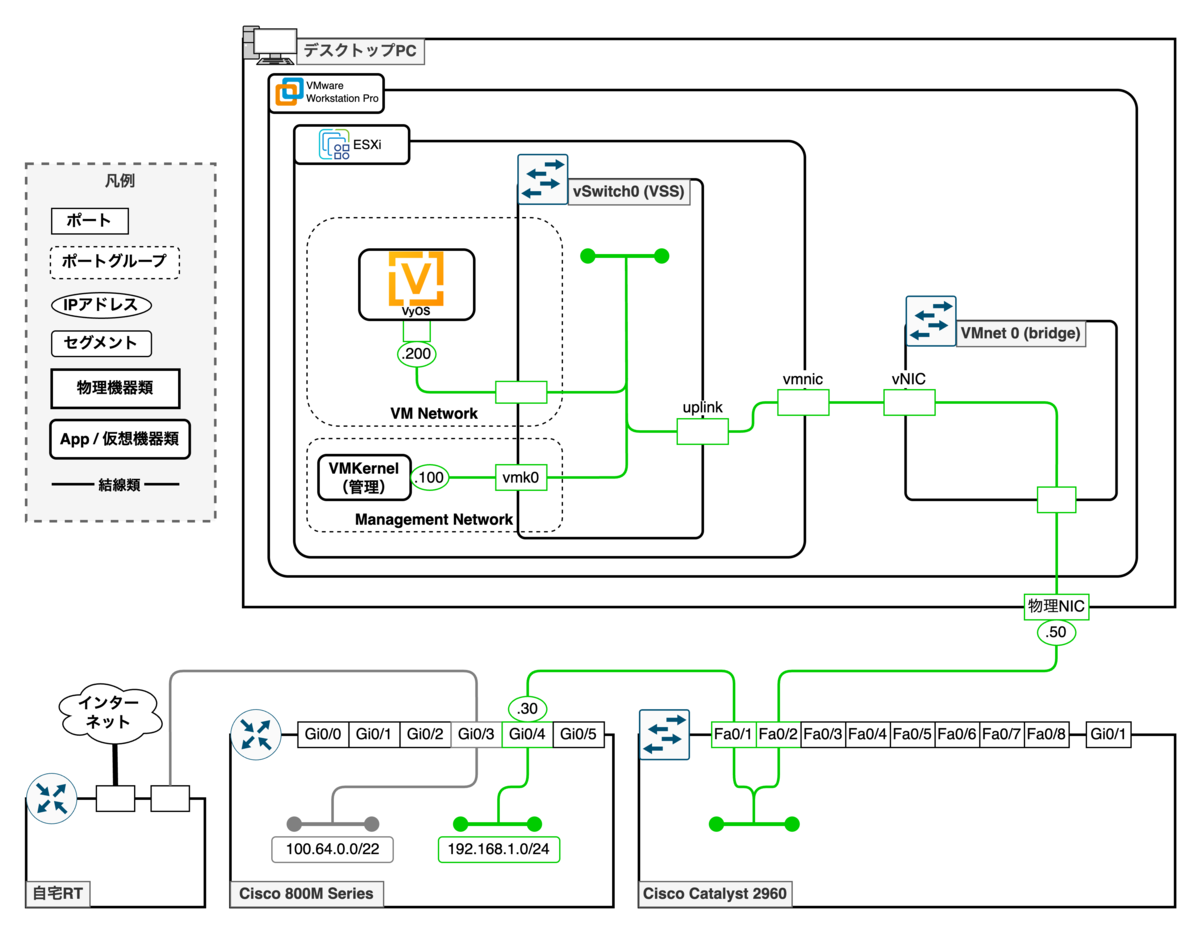

【構成図】物理・論理
【構成図】物理・論理

導入ソフトウェア

①自宅デスクトップPC

ソフトウェア バージョン 備考
Windows11 Windows 11 Home 24H2 -
VMware(R) Workstation 17 Pro 17.6.2 build-24409262 -

②vSphere ESXi 8サーバ

ソフトウェア バージョン 備考
vSphere ESXi 8 ESXi-8.0U3e-24677879-standard -

③VyOSルータ

ソフトウェア バージョン 備考
VyOS VyOS 2025.06.06-0019-rolling
※以下参照 		-
Debian Debian GNU/Linux 12 (bookworm)
※以下参照 		※VyOSのベースOS
  • VyOSのバージョンは以下コマンド実行で確認できます。
vyos@vyos:~$ show version
Version:          VyOS 2025.06.06-0019-rolling
Release train:    current
Release flavor:   generic

Built by:         autobuild@vyos.net
Built on:         Fri 06 Jun 2025 00:19 UTC
Build UUID:       26090a22-a560-450a-9270-bef486e8115c
Build commit ID:  8350580ac5e21d

Architecture:     x86_64
Boot via:         installed image
System type:      VMware guest
Secure Boot:      n/a (BIOS)

Hardware vendor:  VMware, Inc.
Hardware model:   VMware Virtual Platform
Hardware S/N:     VMware-56 4d 3a f5 a8 b4 03 32-13 35 01 48 8d ea ce 17
Hardware UUID:    f53a4d56-b4a8-3203-1335-01488deace17

Copyright:        VyOS maintainers and contributor
  • VyOSでベースOSとして使われているDebianのバージョンは以下コマンド実行で確認できます。
vyos@vyos:~$ cat /usr/lib/os-release
PRETTY_NAME="Debian GNU/Linux 12 (bookworm)"
NAME="Debian GNU/Linux"
VERSION_ID="12"
VERSION="12 (bookworm)"
VERSION_CODENAME=bookworm
ID=debian
HOME_URL="https://www.debian.org/"
SUPPORT_URL="https://www.debian.org/support"
BUG_REPORT_URL="https://bugs.debian.org/"

必要スペック（最小）

※あくまでも起動するために必要最低限のスペックであり、必要スペックは場合によって変わります。（自宅デスクトップPCは使用しているPCのスペックを記載しています。）

①自宅デスクトップPC

コンポーネント CPU RAM Root Disk Data Disk
自宅デスクトップPC AMD Ryzen 7 3700X 8-Core Processor (3.60 GHz) 64.0GB 500GB 4TB (SSD)

②vSphere ESXi 8サーバ

コンポーネント CPU RAM Root Disk Data Disk
vSphere ESXi 8 2コア 8GB以上 32GB以上 ※任意

③VyOSルータ

コンポーネント CPU RAM Root Disk Data Disk
VyOS 1コア(2コア推奨) 512MB(1GB推奨) 2GB(8GB推奨) ※任意

スペック参考資料

各種パラメータ設定

※ (★)はデフォルト値になります。

①自宅デスクトップPC

ホスト名 IPv4/プレフィックス長 デフォルトGW DNS NTP プロキシ
(★)
- 		192.168.1.50/24 192.168.1.30 8.8.8.8 (★)
time.windows.com 		(★)
-

②vSphere ESXi 8サーバ

ホスト名 IPv4/プレフィックス長 デフォルトGW DNS NTP プロキシ
esxi01 192.168.1.100/24 192.168.1.30 8.8.8.8 ntp.nict.jp
ntp.jst.mfeed.ad.jp 		(★)
-

③VyOSルータ

ホスト名 IPv4/プレフィックス長 デフォルトGW DNS NTP プロキシ
vyos 192.168.1.200/24 (★)
- 		(★)
※以下参照 		(★)
-
  • ntpサーバはデフォルトで以下サーバが設定されています。
    • time1.vyos.net
    • time2.vyos.net
    • time3.vyos.net
vyos@vyos# show service ntp server
 server time1.vyos.net {
 }
 server time2.vyos.net {
 }
 server time3.vyos.net {
 }
[edit]

ファイアウォール設定

①自宅デスクトップPC

ポート/プロトコル サービス 送信元（src） 送信先（dest） 備考
In - - - - -
Out - - - - -

②vSphere ESXi 8サーバ

ポート/プロトコル サービス 送信元（src） 送信先（dest） 備考
In - - - - -
Out - - - - -

③VyOSルータ

ポート/プロトコル サービス 送信元（src） 送信先（dest） 備考
In - - - - -
Out - - - - -

▼構築手順

VMware Workstation Pro上でVMware ESXi 8構築

  1. 以下過去記事を参考にVMware ESXi 8を構築します。 tokoro10.net

VyOS isoファイルをダウンロード

vyos.net

VyOSの起動

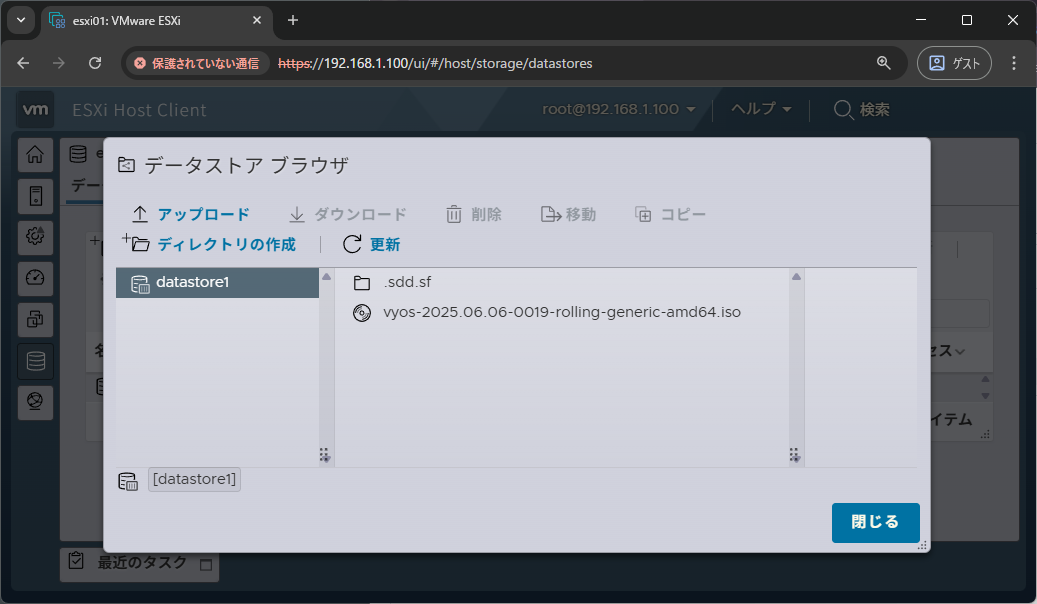

  1. VyOSのisoファイルをESXiのデータストアへアップロードします。

  2. 【新規仮想マシン】>【作成タイプの選択】画面にて【新規仮想マシンの作成】を選択し、【次へ】をクリックします。

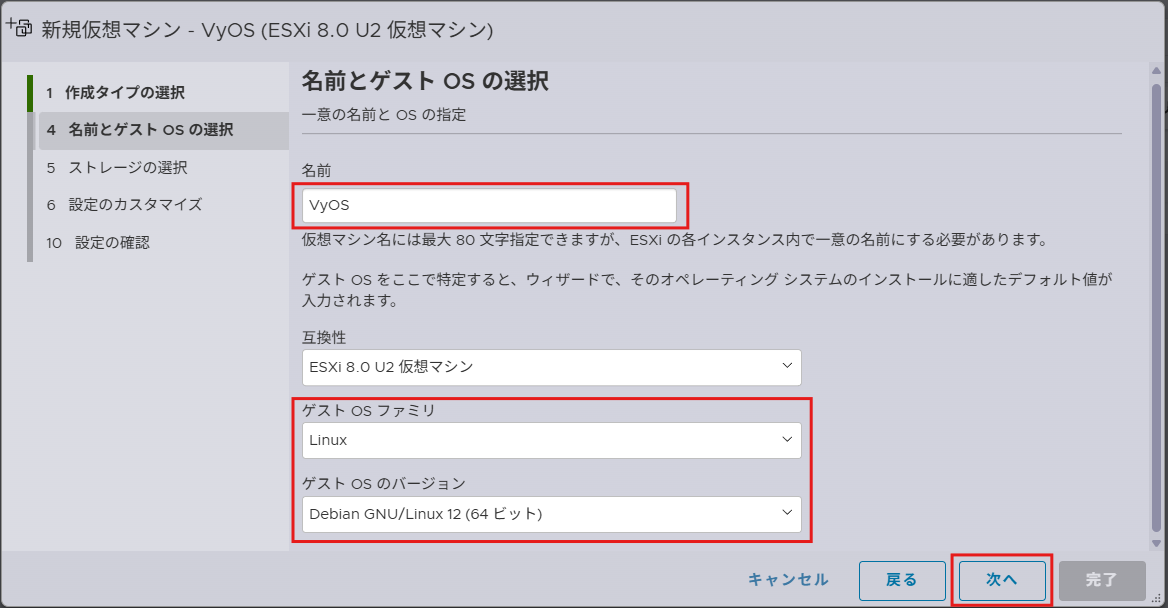

  3. 【名前とゲストOSの選択】画面にて、以下項目について入力します。

    • 名前：　※任意
    • 互換性：　※最新を選択
    • ゲストOSファミリ：　Linux
    • ゲストOSのバージョン：　Debian GNU/Linux (64ビット)

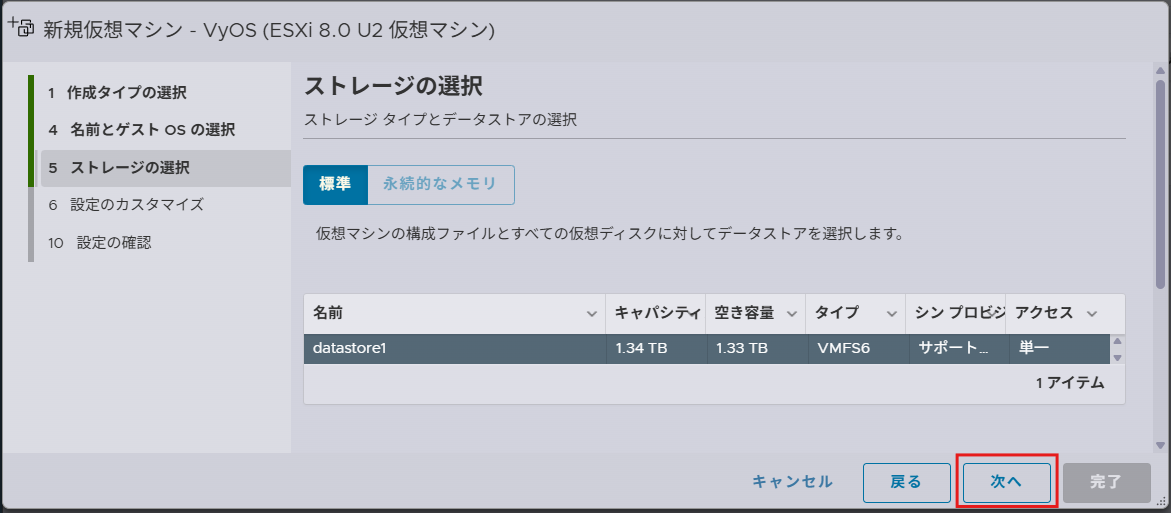

  4. 【ストレージの選択】画面にて作成する仮想マシンデータの格納先を選択し、【次へ】をクリックします。

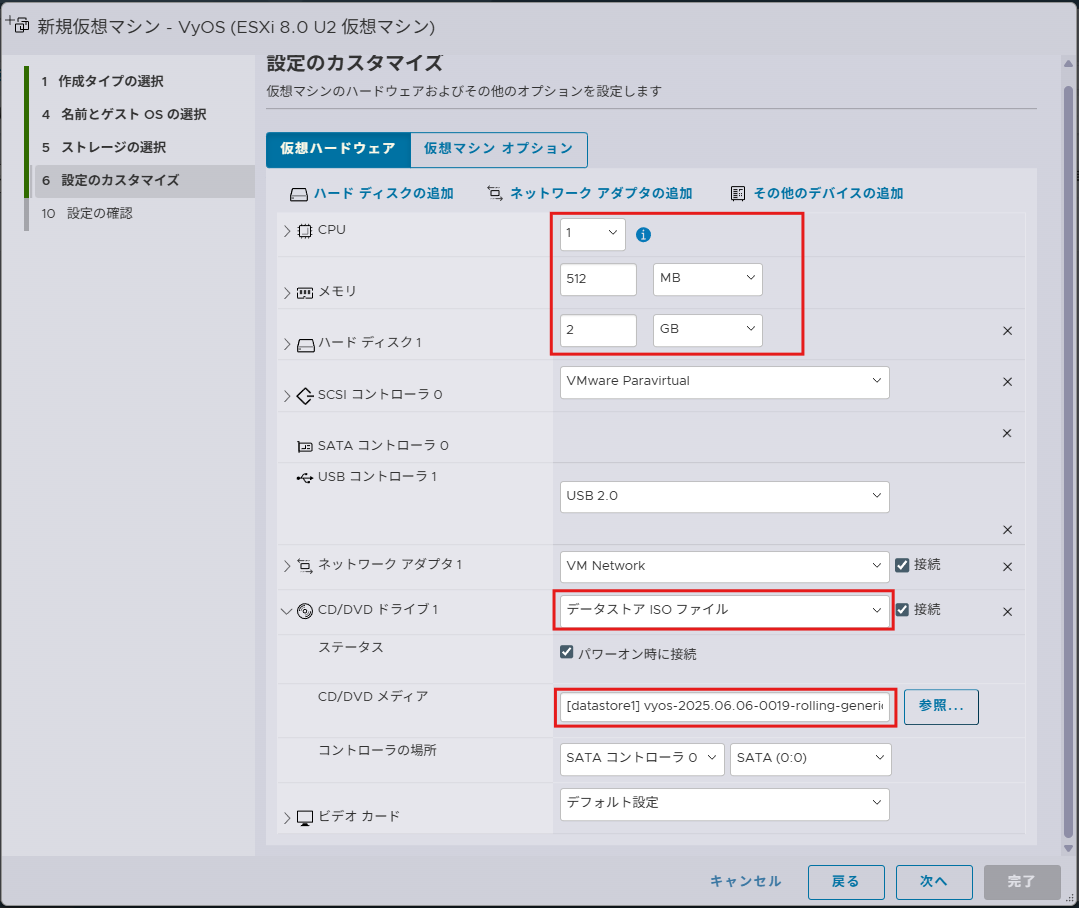

  5. 【設定のカスタマイズ】画面にて、以下項目を設定し、【次へ】をクリックします。

    • CD/DVDドライブ1：　データストアISOファイル
    • CD/DVDメディア：　※アップロードしたISOファイル

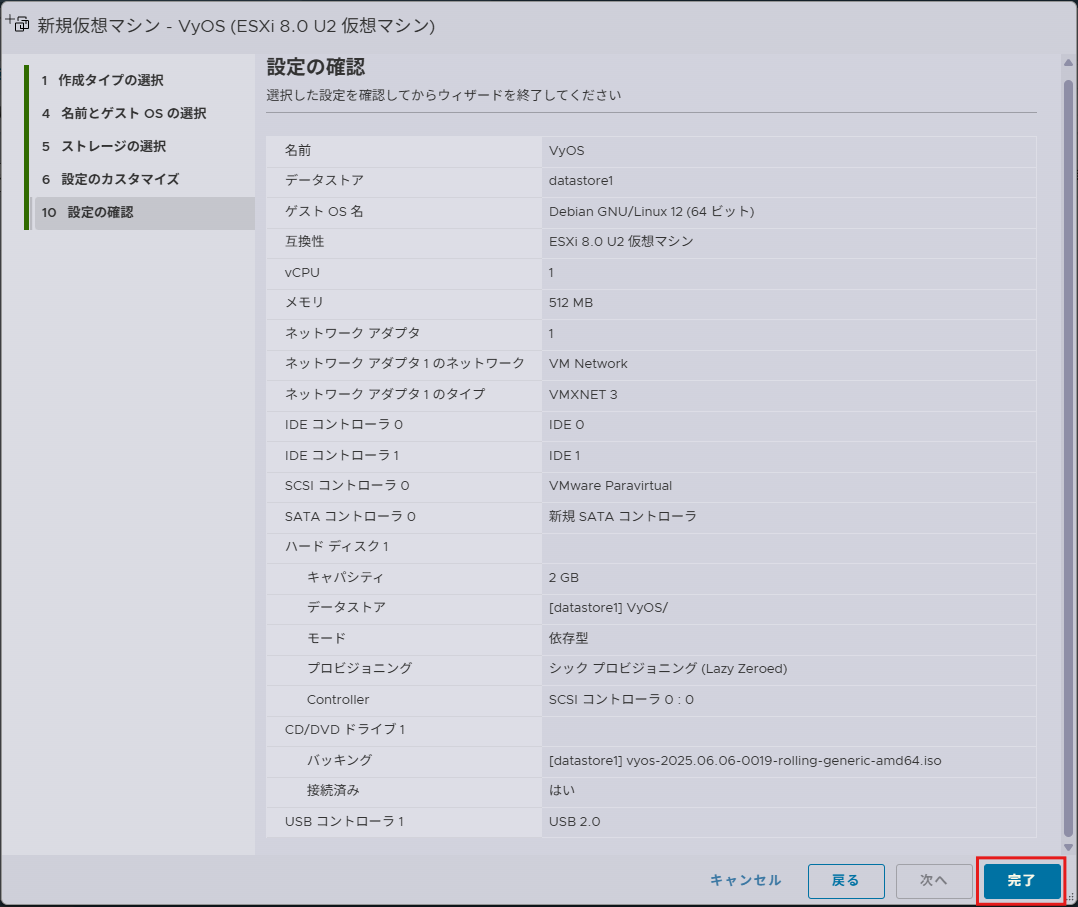

  6. 【設定の確認】画面にて、設定した内容を確認し、【完了】をクリックします。

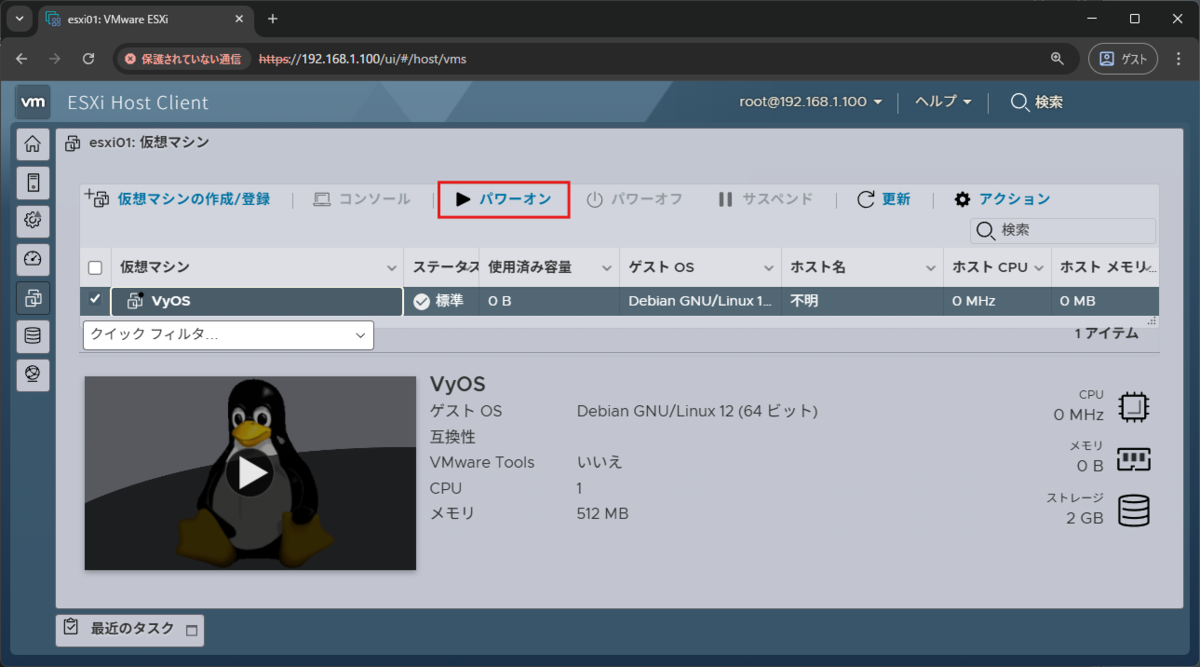

  7. 作成した仮想マシンを起動するため、【パワーオン】をクリックします。

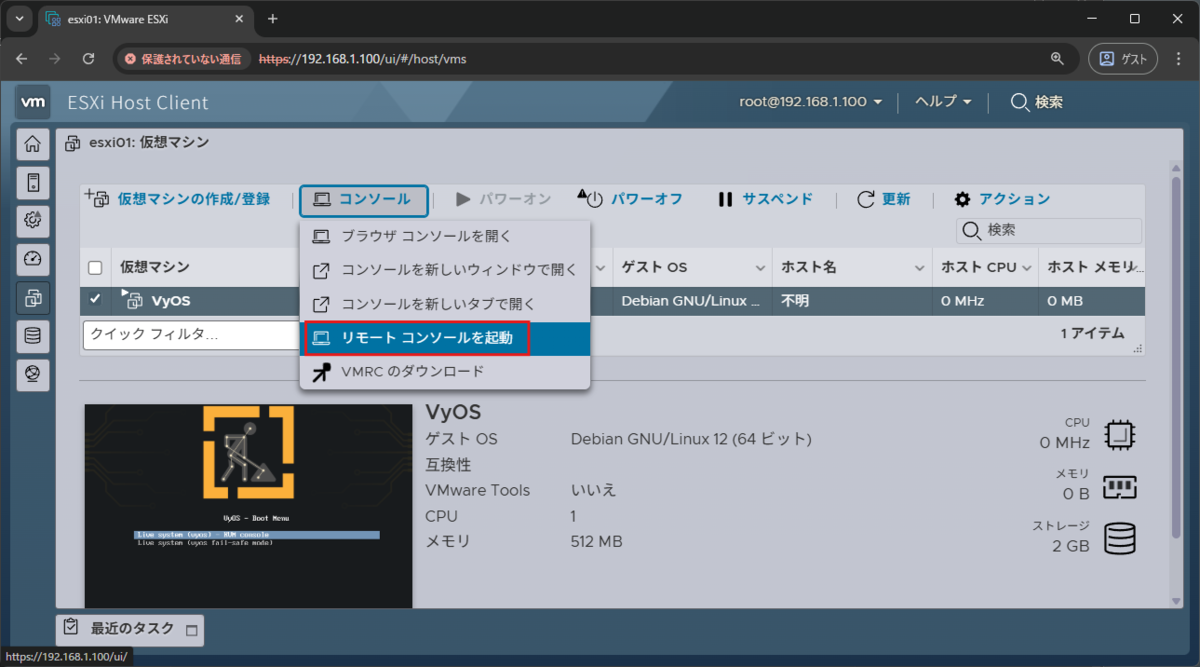

  8. VMware Workstation Pro上で操作するため、【コンソール】>【リモートコンソールを起動】をクリックします。

VyOSセットアップ

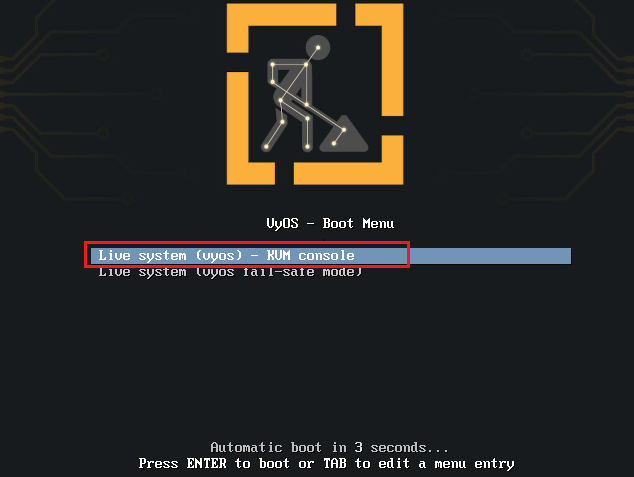

  1. 「Live system (vyos) - KVM console」を選択し【Enter】を押下します。

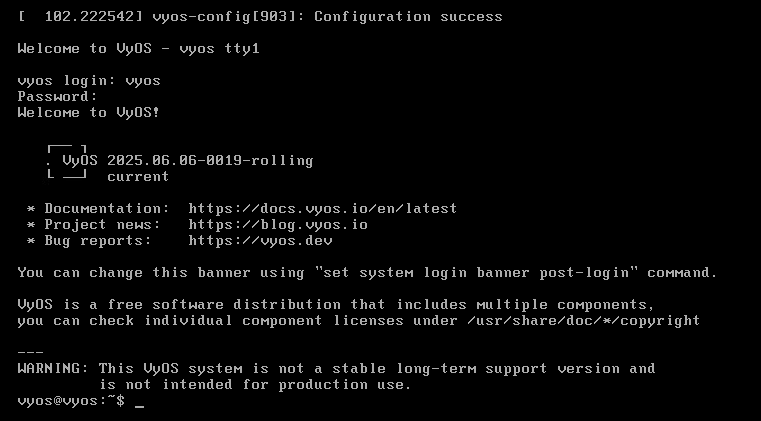

  2. 以下ユーザID・パスワードを使用し、ログインします。

    • ユーザID：　vyos
    • パスワード：　vyos

  3. ライブ環境（ISOやPXEでLiveCDブート）で起動していることを確認します。（ライブ環境のため、イメージのディレクトリ構造 /boot// が作成されないため一覧は空になっています。）

vyos@vyos:~$ show system image
Name    Default boot    Running
------     --------------    ---------
vyos@vyos:~$

キーボード言語設定

VyOSのキーボード配列設定がUSキーボード配列にデフォルトでなっているため、日本語キーボード配列へ変更します。

  • configureモードになり、キーボードレイアウトを「jp106」に設定します。
vyos@vyos:~$ configure
vyos@vyos# set system option keyboard-layout jp106
[edit]

vyos@vyos# show system option keyboard-layout
+keyboard-layout jp106
[edit]

vyos@vyos# commit
[edit]
vyos@vyos# save
[edit]

SSH設定

VyOSはデフォルトではSSH設定されていないため、configureモードから設定します。

  • まずはIPアドレスが設定されていないため、設定します。
vyos@vyos# set interfaces ethernet eth0 address 192.168.1.200/24
[edit]
vyos@vyos# show interfaces
 ethernet eth0 {
+    address 192.168.1.200/24
       hw-id 00:0c:29:ea:ce:17
       offload {
           gro
           gso
           sg
           tso
       }
 }
 loopback lo {
 }
[edit]
  • SSHサービスを設定します。
vyos@vyos# set service ssh port 22
[edit]
  • サービスを確認し、SSHサービスが追加されていることを確認します。
vyos@vyos# show service
 ntp {
     allow-client {
         address 127.0.0.0/8
         address 169.254.0.0/16
         address 10.0.0.0/8
         address 172.16.0.0/12
         address 192.168.0.0/16
         address : :1/128
         address fe80 :: /10
         address fc00 :: /7
     }
     server time1.vyos.net {
     }
     server time2.vyos.net {
     }
     server time3.vyos.net {
     }
 }
+ssh {
+    port 22
+}
[edit]
  • その後コミット、保存を実施します。
vyos@vyos# commit
[edit]
vyos@vyos# save
[edit]
vyos@vyos# exit
[edit]

SSH接続

SSH接続が可能なことを確認します。（本記事ではTeratermからSSH接続を実施しています。）

  1. 【Tera Term: 新しい接続】画面にて、SSH接続するVyOSルータのIPアドレスを入力し、【OK】をクリックします。

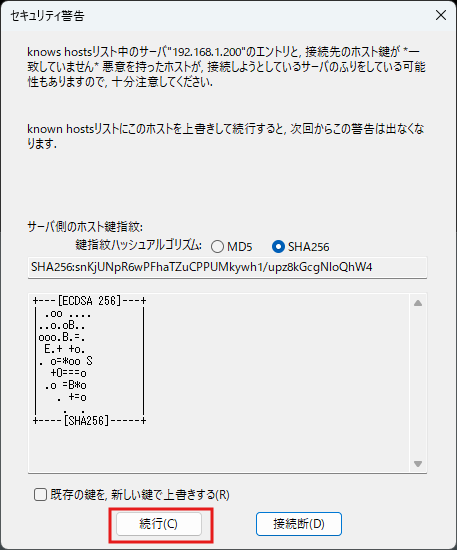

  2. 【セキュリティ警告】画面にて、【続行】をクリックします。

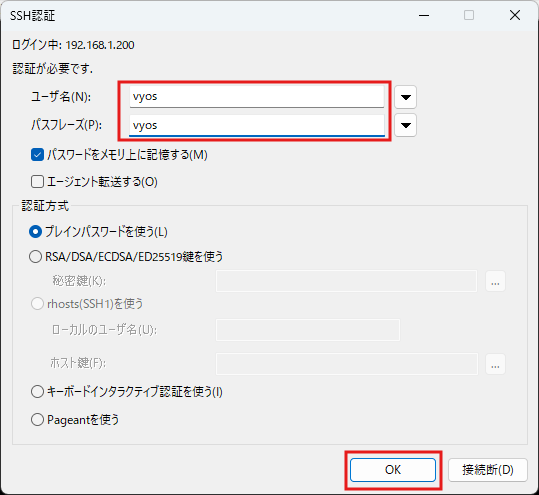

  3. 【SSH認証】画面にて、以下項目を入力し【OK】をクリックします。

    • ユーザID：　vyos
    • パスワード：　vyos

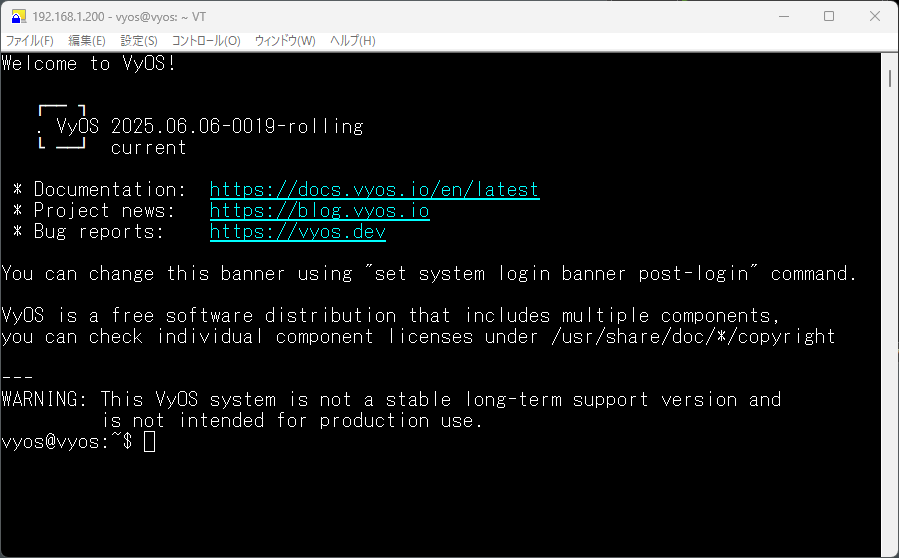

  4. SSH接続ができていることを確認します。

VyOSインストール

  • 「install image」コマンドを実行し、VyOSをインストールします。（以下■の行が入力した内容となります。）
vyos@vyos:~$ install image
Welcom to VyOS installation!
This command will install VyOS to your permanent storage.
Would you like to continue? [y/N]
■ y
■ 【Enter】
What would you like to name this image? (Default: 2025.06.06-0019-rolling)
■ tokoro10nu-test-image
■ 【Enter】

Please enter a password for the "vyos" user:
■ 【Enter】
Please confirm password for the "vyos" user:
■ 【Enter】
What console should be used by default? (K: KVM, S: Serial)? (Default: K)
■ 【Enter】
Probing disks
1 disk(s) found
The following disks were found:
Drive: /dev/sda (20.0 GB)
Which one should be used for installation? (Default: /dev/sda)
■ 【Enter】
Installation will delete all data on the drive. Continue? [y/N]
■ y
■ 【Enter】
Searching for data from previous installations
No previous installation found
Would you like to use all the free space on the drive? [Y/n]
■ Y
■ 【Enter】
Creating partition table...
The following config files are available for boot:
        1: /opt/vyatta/etc/config/config.boot
        2: /opt/vyatta/etc/config.boot.default
Which file would you like as boot config? (Default: 1)
■ 【Enter】
Creating temporary directories
Mounting new partitions
Creating a configuration file
Copying system image files
Installing GRUB configuration files
Installing GRUB to the drive
Cleaning up
Unmounting target filesystems
Removing temporary files
The image installed successfully; please reboot now.
  • 「The image installed successfully; please reboot now.」と出力されているため、「reboot」コマンドにて再起動します。
vyos@vyos:~$ reboot

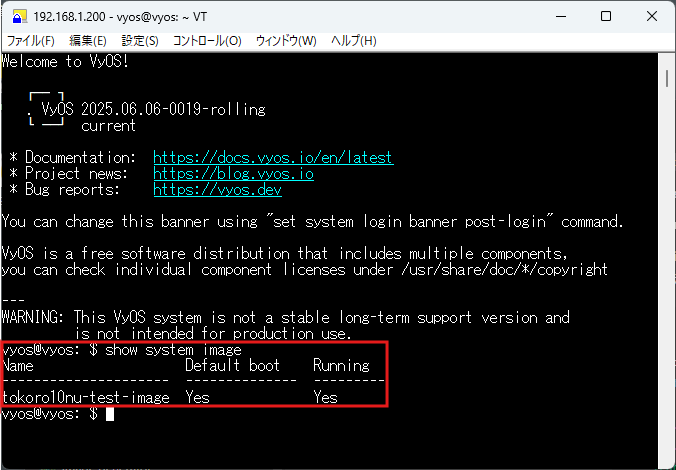

ブートイメージから起動していることを確認

  • 「show system image」コマンドを実行し、ライブ環境（ISOやPXEでLiveCDブート）で起動せず、ブートイメージから起動していることを確認します。
vyos@vyos:~$ show system image
Name                   Default boot    Running
---------------------  --------------  ---------
tokoro10nu-test-image  Yes             Yes
vyos@vyos:~$
